راهنمای سقف دابلتی بتنی در ۲۰۲۶؛ طراحی، نصب و قیمت
آخرین بهروزرسانی: ۲۰۲۶
سقف دابلتی بتنی را در سالهای اجرای سازههای صنعتی و قطعات پیشساخته از نزدیک بررسی کردهام. در این پروژهها، بیشتر خطاهای سقف دابلتی نه از خود قطعه، بلکه از اطلاعات ناقص پیش از سفارش شروع شده است. دهانه، بار بهرهبرداری، محل بازشوها و طول نشیمن باید از ابتدا روشن باشد. به همین دلیل، این راهنما را به زبان اجرایی نوشتهام تا پیش از خرید و نصب، تصمیم دقیقتری بگیرید.
برای مشاهده مشخصات محصول و هماهنگی ساخت، صفحه سقف پیش ساخته بتنی دابلتی را ببینید.
سقف دابلتی بتنی چیست؟
سقف دابلتی یک قطعه پیشساخته با بال پهن و دو جان طولی است. این شکل، سختی خمشی مناسبی ایجاد میکند و برای پوشش دهانههای نسبتاً بزرگ در سالنها، سولهها، پارکینگها و ساختمانهای صنعتی کاربرد دارد. قطعه در کارخانه ساخته میشود؛ بنابراین کیفیت قالب، تراکم بتن و موقعیت اجزای مدفون کنترلپذیرتر است.
بااینحال، پیشساخته بودن به معنی حذف طراحی نیست. ابعاد هر قطعه باید با نقشه سازه، ظرفیت جرثقیل، مسیر حمل و ترتیب نصب هماهنگ شود.
پیش از سفارش سقف دابلتی چه اطلاعاتی لازم است؟
- دهانه آزاد و طول قطعه: فاصله محور تا محور تکیهگاه کافی نیست؛ طول واقعی نشیمن نیز باید مشخص شود.
- بارهای مرده و زنده: عایق، کفسازی، تأسیسات، برف و بار نگهداری باید در محاسبات دیده شوند.
- کاربری سازه: شرایط سالن صنعتی با پارکینگ یا انبار یکسان نیست.
- بازشوها: محل داکت، نورگیر و عبور لوله باید پیش از تولید تثبیت شود.
- شرایط محیطی: رطوبت، مواد خورنده و چرخه یخزدگی بر دوام و پوشش بتن اثر دارند.
- حمل و نصب: وزن قطعه، شعاع کاری جرثقیل و امکان ورود تریلی باید بررسی شود.
بارگذاری و دهانه چگونه انتخاب میشود؟
در تجربه من، انتخاب سقف دابلتی بتنی صرفاً براساس یک جدول عمومی اشتباه است. ابتدا مهندس محاسب بارهای واقعی پروژه را تعیین میکند. سپس تولیدکننده مقطع، آرماتور یا پیشتنیدگی و جزئیات اتصال را با آن تطبیق میدهد. اگر دستگاه، مخزن یا تجهیز سنگینی روی سقف قرار میگیرد، محل دقیق آن نیز اهمیت دارد.
همچنین تغییر کاربری آینده را نادیده نگیرید. سقفی که امروز فقط پوشش است، ممکن است بعداً مسیر سرویس تأسیسات شود. در نتیجه، فرضهای طراحی باید مکتوب و قابل پیگیری باشند.

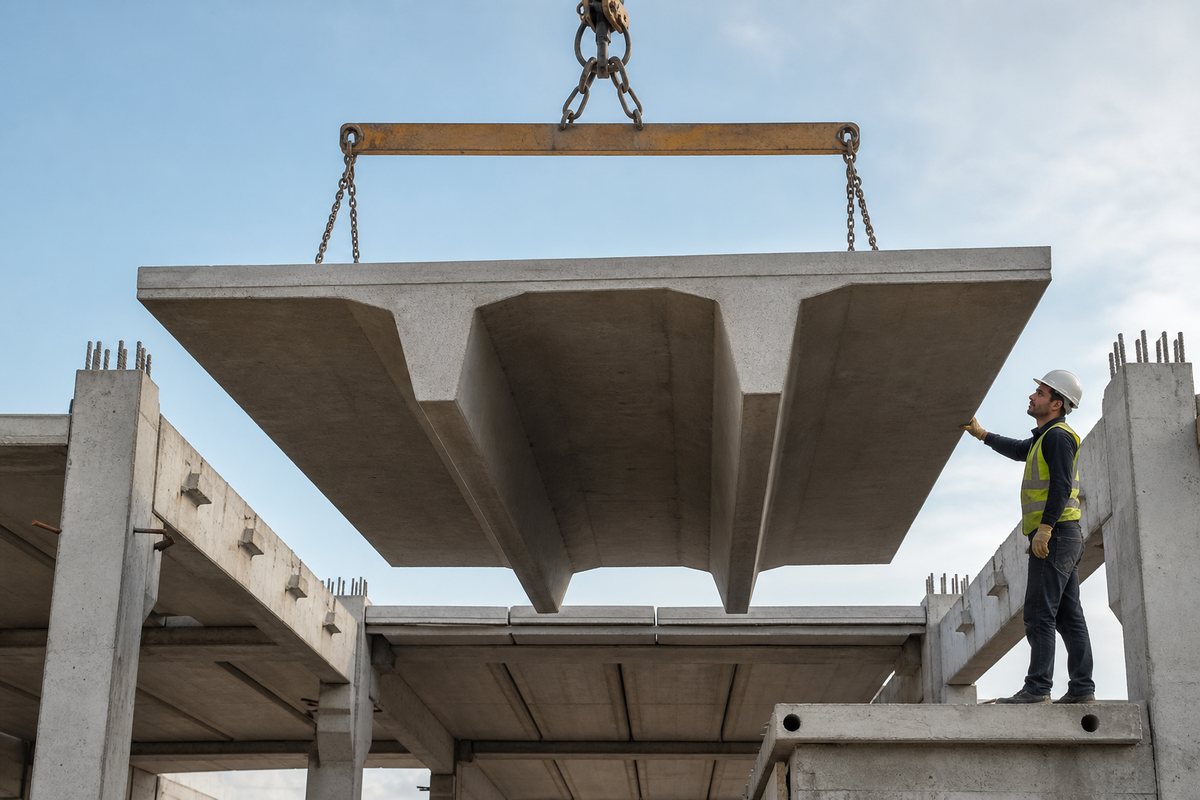

نشیمن و اتصال؛ نقطه حساس نصب
پیش از رسیدن قطعات، تراز تیرها و ابعاد نشیمن را کنترل کنید. سطح نشیمن باید تمیز، همتراز و مطابق نقشه باشد. لقمه یا پد موردنیاز نیز باید در جای درست قرار گیرد. قرار دادن قطعه روی سطح ناهموار، تمرکز تنش ایجاد میکند.
پس از نصب، همراستایی دو قطعه مجاور و فاصله درزها بررسی میشود. سپس اتصالات، درزگیری و لایههای تکمیلی طبق نقشه اجرا میشوند. عجله در آزادکردن جرثقیل، پیش از کنترل نشیمن، یکی از خطاهای پرهزینه کارگاه است.
چکلیست کنترل سقف دابلتی در کارگاه
- کد و ابعاد قطعه را با نقشه نصب تطبیق دهید.
- ترک، لبپریدگی و سلامت نقاط بلندکردن را بررسی کنید.
- تراز و طول نشیمن را پیش از باربرداری کنترل کنید.
- از اسلینگ و نقاط بلندکردن تأییدشده استفاده کنید.
- قطعه را بدون ضربه و چرخش ناگهانی روی تکیهگاه بنشانید.
- اتصال، درز و آببندی را طبق نقشه تکمیل کنید.
قیمت سقف دابلتی به چه عواملی بستگی دارد؟
دهانه، عرض قطعه، ظرفیت باربری، رده بتن، مقدار فولاد، تعداد قطعات و جزئیات مدفون روی قیمت اثر میگذارند. هزینه حمل و جرثقیل نیز باید جداگانه دیده شود. بنابراین، قیمت متری بدون نقشه و بارگذاری معمولاً مبنای دقیقی برای مقایسه نیست.
برای استعلام قابل اتکا، نقشه سازه، تعداد قطعات، محل پروژه، زمان تحویل و محدودیت حمل را ارسال کنید. اگر پروژه بخشهای پیشساخته دیگری دارد، صفحه سکوی بتنی نیز میتواند مفید باشد.
جمعبندی مهندسی
سقف دابلتی زمانی نتیجه خوبی میدهد که طراحی، تولید، حمل و نصب یک زنجیره واحد باشند. ابتدا بار و دهانه را قطعی کنید؛ سپس نشیمن، بازشو و برنامه جرثقیل را ببندید. برای بررسی نقشه و دریافت پیشنهاد ساخت، از صفحه تماس با بتن صدف استفاده کنید.
